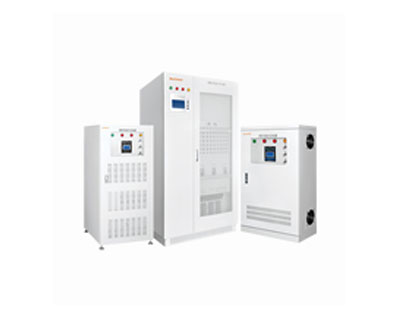

FEPS系列BK11小功率和BK33中大功率消防设备应急电源，容量从0.5KVA到500KVA，该系列产品采用高速微处理器（MCU）和可编程逻辑器件（CPLD），经软件编程控制。功率器件采用当今先进的第六代低损耗大功率IGBT和静态开关。该系列产品是集国际新的控制器件和先进的软件为一体的电源产品，应用于消防应急设备的专用电源。
一、主要性能特点：
◆ 屏柜式设计，直观的大屏幕LCD中英文显示，LED状态指示；
◆ 流程图运行状态直观显示，智能图标触摸按钮，表格式的数据资料显示、事件记录显示，中英文可选菜单操作。
◆ 逆变器后备工作模式设计，高速的静态开关切换。
◆ 智能数字化控制技术：采用三块高速微控制器和可编程逻辑器件来实现电路控制，参数设定、运行管理、先进的自检和自侦测功能，可对电路板上的所有独立电路连接进行自检和故障分析。经过数码变换的正弦波电压，可确保系统超稳定运行。完美运行的新方案，满足客户的实际需要。
◆ 高效的IGBT（Insulated Gate Bipolar Transistor）逆变技术： IGBT良好的高速开关特性；具有高电压和大电流的工作特性；采用电压型驱动，只需要很小的控制功率。
◆ 优越的负载特性：完全满足从0到100%负载的跃变，而无需切换到旁路，并保护输出稳定可靠。
◆ 完善的保护功能：输入输出过欠压保护、输入浪涌保护、相序保护、电池过充过放保护、输出过载短路保护、温度过高保护等多种系统保护和报警功能。
◆ 高性能的动态特性：采用瞬时控制方式和有效值等多种反馈控制，既实现了高动态调节，减小输出电压失真度。
◆ 采用6脉波整流充电器，智能化的电池管理：智能电池充电：根据用户的电池配置自动调整电池的充电参数，并会根据供电环境对电池进行均充浮充转换、温度补偿充电，放电管理。延长电池的使用寿命，减少管理员的负担；
◆ 标配件电池巡检模块：可对单个的参数进行测量，并在显示板上显示出来。如有电池故障立即报警，通知管理员。
◆ 智能侦测功能：该系统的微处理器时时对所有的电源状态、断路器状态，熔断器状态和所有的电路工作状态进行在线侦测，如有故障立即保护并报警通知管理员。
◆ 智能通讯:RS232和RS485通讯端口真正实现多用途通讯和远程监视。
可选的干接点接口，采用无源接点实现对FEPS的状态监控。
三、技术参数：
BK11系列小功率FEPS单相应急电源主要技术参数：
规格 | 0.5K | 1K | 1.5K | 2K | 2.5K | 3K | 3.7K | 4K | 5K | 6K | 7K | 8K | 9K | 10K | |||||||||||
标称容量（KVA） | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.7 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |||||||||||
输入电压，频率 | 165~242VAC，50Hz±5% | ||||||||||||||||||||||||
应急输出电压、频率 | 220V±3%，50Hz±0.5% | ||||||||||||||||||||||||
应急输出波形 | 正弦波，失真度<3%(线性负载) | ||||||||||||||||||||||||
动态瞬变特性 | 动态瞬变范围小于±10%，瞬变恢复时间<20mS | ||||||||||||||||||||||||
过载保护 | 超载120%时正常运行，超载150%时立即保护 | ||||||||||||||||||||||||
转换时间 | 由电网供电转为本电源供电<0.1秒（较大小于5S），可手动转换 | ||||||||||||||||||||||||
电源效率 | 应急供电时:>90%,电网供电时:接近100% | ||||||||||||||||||||||||
转换功能 | 具有手动和自动转换功能 | ||||||||||||||||||||||||
联动控制功能 | 外部接入24V联动控制信号，转为应急供电模式 | ||||||||||||||||||||||||
强制启动 | 启动强制启动开关后，工作在应急模式，同时电池低电压保护被关闭 | ||||||||||||||||||||||||
保护 | 输出短路过载过欠压过温等保护,缺相可运行，具备声光报警 | ||||||||||||||||||||||||
显示 | LED显示主电运行指示（绿色）、应急运行指示（红色）、充电运行指示（红色）和故障指示（黄色） | ||||||||||||||||||||||||
LCD显示输入输出电压、输出电流、逆变电压、频率、输出电流、电池组电压、温度工作模式、 | |||||||||||||||||||||||||
报警 | 模拟主电故障、电池低压、温度故障、断路器开路等故障，检查声音报警（消音功能）和状态指示。 | ||||||||||||||||||||||||
运行环境 | 温度-25℃~55℃ | ||||||||||||||||||||||||
相对湿度 | 0~90% | ||||||||||||||||||||||||
充电功能 | 24小时基本完成充电，再次放电时达额定时间的80%以上 | ||||||||||||||||||||||||
绝缘电阻 | 输入输出对地绝缘电阻不小于50MΩ | ||||||||||||||||||||||||
耐压性能 | 输入输出与外壳间应能耐受频率为50×(1±0.01)Hz，电压为1250×(1±0.1)V (有效值)持续时间为 | ||||||||||||||||||||||||
泄漏电流 | 在1.06倍额定电压工作时，泄漏电流不大于0.5mA | ||||||||||||||||||||||||
电池类型 | 免维护铅酸蓄电池 | ||||||||||||||||||||||||
标称电池电压 | 48VDC | 192VDC | |||||||||||||||||||||||
充电电压 | 55VDC | 220VDC(3个月自动电池均充一次,充电电压232VDC) | |||||||||||||||||||||||
电池低压保护 | 43.2VDC | 172.8 VDC | |||||||||||||||||||||||
放电时间 | 90min | ||||||||||||||||||||||||
电池静态放电 | 静态放电电流不大于10-5C20A | ||||||||||||||||||||||||
计算机通讯接口 | RS232/RS485 | ||||||||||||||||||||||||
冷却方式 | 强制风冷 | ||||||||||||||||||||||||
噪声dB | （根据负载和温度）距离机器1M处 | ||||||||||||||||||||||||
40～60 | |||||||||||||||||||||||||
外形尺寸 | W×D×H（单位：mm） | ||||||||||||||||||||||||
600×250×880 | 600×620×1250 | ||||||||||||||||||||||||
重量（kg） | 60 | 63 | 68 | 70 | 75 | 77 | 78 | 79 | 80 | 83 | 168 | 169 | 170 | 171 | |||||||||||
BK33系列中大功率FEPS三相应急电源主要技术参数：
规格 | 3KVA | 6KVA | 8KVA | 10KVA | 15KVA | 18.5KVA | 22KVA | 30KVA | 37KVA | 45KVA | 50KVA | 55KVA | 75KVA | 80KVA | 90KVA | 100KVA | 110KVA | ||||||||||||||||||
输入电压、频率 | 相电压220VAC±25%，线电压380±25%；50Hz±10% | ||||||||||||||||||||||||||||||||||
应急输出电压、频率 | 相电压220V±3%，线电压380V±3%；50Hz±0.5% | ||||||||||||||||||||||||||||||||||
应急输出波形 | 正弦波，失真度<3%(线性负载) | ||||||||||||||||||||||||||||||||||
动态瞬变特性 | 动态瞬变范围小于±10%，瞬变恢复时间<20mS | ||||||||||||||||||||||||||||||||||
过载保护 | 超载120%时正常运行，超载150%时立即保护 | ||||||||||||||||||||||||||||||||||
转换时间 | 由电网供电转为本电源供电<0.1秒（较大小于5S），可手动转换 | ||||||||||||||||||||||||||||||||||
电源效率 | 应急供电时:>90%,电网供电时:接近100% | ||||||||||||||||||||||||||||||||||
转换功能 | 具有手动和自动转换功能 | ||||||||||||||||||||||||||||||||||
强制启动 | 启动强制启动开关后，工作在应急模式，同时电池低电压保护被关闭 | ||||||||||||||||||||||||||||||||||
显示 | LED显示主电运行指示（绿色）、应急运行指示（红色）、充电运行指示（红色）和故障指示（黄色） | ||||||||||||||||||||||||||||||||||
LCD显示输入输出电压、输出电流、逆变电压、频率、输出电流、电池组电压、温度工作模式、 | |||||||||||||||||||||||||||||||||||
运行环境 | 温度-25℃~55℃ | ||||||||||||||||||||||||||||||||||
相对湿度 | 0~90% | ||||||||||||||||||||||||||||||||||
充电功能 | 24小时基本完成充电，再次放电时达额定时间的80%以上 | ||||||||||||||||||||||||||||||||||
绝缘电阻 | 输入输出对地绝缘电阻不小于50MΩ | ||||||||||||||||||||||||||||||||||
耐压性能 | 输入输出与外壳间应能耐受频率为50×(1±0.01)Hz，电压为1250×(1±0.1)V (有效值)持续时间为 | ||||||||||||||||||||||||||||||||||
泄漏电流 | 在1.06倍额定电压工作时，泄漏电流不大于0.5mA | ||||||||||||||||||||||||||||||||||
电池类型 | 免维护铅酸蓄电池 | ||||||||||||||||||||||||||||||||||
标称电池电压 | 384VDC（32只12V电池） | ||||||||||||||||||||||||||||||||||
电池静态放电 | 静态放电电流不大于10-5C20A | ||||||||||||||||||||||||||||||||||
充电电压 | 432VDC | ||||||||||||||||||||||||||||||||||
电池低压保护 | 388.8VDC | ||||||||||||||||||||||||||||||||||
放电时间 | 大于3H | ||||||||||||||||||||||||||||||||||
计算机通讯接口 | RS232/RS485 | ||||||||||||||||||||||||||||||||||
冷却方式 | 强制风冷 | ||||||||||||||||||||||||||||||||||
噪声dB | （根据负载和温度）距离机器1M处 | ||||||||||||||||||||||||||||||||||
40～50 | 50～55 | 55～65 | |||||||||||||||||||||||||||||||||
外形尺寸 | W×D×H（单位：mm） | ||||||||||||||||||||||||||||||||||
600×620×1250 | 600×720×1550 | 980×800×1800 | |||||||||||||||||||||||||||||||||
重量（kg） | 164 | 172 | 189 | 197 | 243 | 262 | 281 | 308 | 378 | 431 | 449 | 450 | 760 | 772 | 821 | 837 | 850 | ||||||||||||||||||
