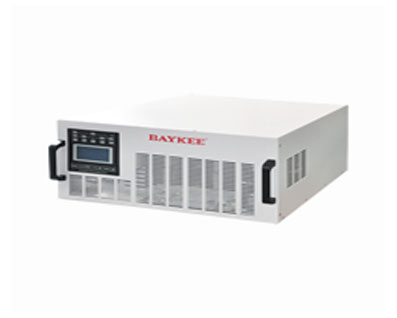

DS系列电力专用ups不间断电源

         DS系列ups产品特点及应用领域

         DS系列电力专用UPS是柏克公司针对中国电力的发展需求，专为发电厂、变电站、配电所设计的电源产品，具有双变换在线式、零切换功能，主要用于电力远动、RTU、电力载波、电力监控等。市电正常时，单相220V经过隔离、整流滤波后通过逆变器提供稳定电源给负载供电；若交流电输入异常或断电时，则由电力系统后备的直流屏经逆止二极管逆变供电。当直流屏欠压或断电时，静态开关切换到旁路供电；市电恢复正常时，自动切换到市电逆变供电。若逆变器过载或故障时，转为旁路供电，同时发出警告信号。广泛应用于发电厂、变电站、配电所等。

           主要性能特点

           ◆采用全数字化控制技术

           ◆智能型检测及监控功能

           ◆数字化控制静态开关零切换

           ◆第六代低压降IGBT驱动逆变器

           ◆无源接点和RS232/485监控

           ◆输入输出全隔离

           ◆直流屏与市电的完全隔离

           ◆采用电力标准屏柜设计

           ◆具有过压、欠压、过流、短路等多种保护功能

           ◆大屏幕LCD中英文操作监控界面

           ◆有256条超长事件记录，方便用户对供电状况进行分析和管理

           整流器

           单相交流市电通过匹配隔离变压器送至整流器的输入，当市电电压在±20%范围内波动，负载在100%的范围内变化时，整流器能可靠的向逆变器供电。

           逆变器

           采用SPWM技术，通过IGBT模块逆变器把直流电压变换为标准的正弦波电压，就可以最大程度的降低失真，减小滤波器的体积，这样在负载变化时取得极好的动态特性。

           直流屏

           在市电欠压或故障时，与直流端相联的直流屏就会自动毫不间断地供电。直流屏放电时会给出信号。在接近终止放电电压时，系统将给出警示信号，如果放电至极限电压，系统就会转入备电运行。

           市电/备电

           在使用双路交流（市电为主电，另外一组为备电）的机型时，市电异常或故障时，转为备用电源供电。两路交流输入都故障时，才转为直流屏供电。

           静态开关

           静态开关可不间断地实现旁路与逆变的切换功能，切换可以自动完成，也可以通过手动完成。

           智能监控

           通过RS232/RS485、无源接点、电量变信号将UPS的工作状态和数据实时地传输到DCS系统，实现智能监控。
