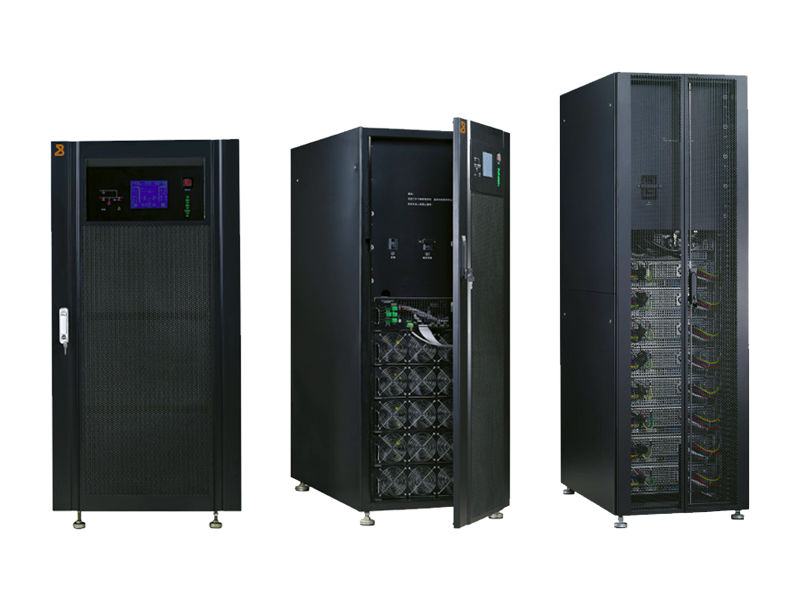

柏克BKH-M2系列模块化UPS电源单机功率范围在20kVA-200kVA之间，可根据客户负载需要进行灵活配置，支持4台机柜并联，具备800kVA的生产能力，各项指标均达到模块化UPS电源标准YD/T2165-2010的 I 类标准，拥有优异的性价比，是各行业高可靠供电产品方案。
BKH-M2系列模块化UPS电源是柏克针对市场特别推出的一款高可靠机型，整机效率高达96%，达到国际UPS电源钛金级节能性能。除秉承传统模块化UPS电源的技术优势外，该产品特别在设备控制、系统监控软件上有了较大改进：采用双DSP+双CPLD处理，支持无旁路模块运行，输出稳压精度高，提供了控制的灵活性和稳定度，同时整机无单点故障。
电网环境高可用性
★ 提供1类电能质量及0毫秒响应时间；
★ 纯在线式双变换技术架构，支持N+X冗余方式，为负载提供卓越的供电品质保护；
★ 全面的负载适应性，可带马达等电感性、单独容性、阻性及混合性负载；
★ 单、双电源供电系统、主机柜配输入、输出及手动维修旁路开关；
★ 标配RS232、RS485、干接点信号接口，SNMP远程通讯端口；
★ 30-50节超强电池电压可调范围，减少放电频度，保护电池容量；
★ 125%负载可持续10min，输出零中断，让负载高枕无忧；
★ 可蓄电池冷启动，最低1：1匹配发电机供电；
★ 系统输入、输出端内置C级防雷装置；
★ 采用模块防尘设计，IP30防护等级，可在恶劣环境中使用。
高效节能，提高能效
★ 效率高达96%，输入功率因素≈1，输入电流谐波＜3%；输出稳压精度：±1%；
★ 100%带不平衡负载能力≤0.3%，输出电压失真度极低≤2%；
★ 所有电路板均采用三防工艺，可防潮、防盐碱和防化学挥发性气体腐蚀等危害。
操作简洁，维护便利
★ LCD触摸液晶屏，数据监测、参数设置操作方便；
★ 整机正面维护，上下进线方式，管理方便，自带脚轮，随需移动；
★ 功率模块、监控模块均可热插拔，在线维护方便；
★ 智能化电池管理，限流恒压充电，均充，浮充+涓流四段式充电，有效延长电池使用期30%；
★ 前门置过滤网保持UPS电源机内清洁。
| 型号 | BKH-M2-60kVA | BKH-M2-100kVA | BKH-M2-160kVA | BKH-M2-200kVA |
| 容量 | 20kVA～60kVA | 20kVA～100kVA | 20kVA～160kVA | 20kVA～200kVA |
| 功率模块容量 | 20kVA | |||
| 功率模块尺寸(W*D*H) | 19"*690mm*3U | |||
| 功率模块重量 | 28KG/个 | |||
| 市电输入 | ||||
| 输入相数 | 380/400/415Vac三相四线+ G线 | |||
| 电压范围 | 线电压304～478V可带额定满载；200V～303V线性降额 | |||
| 频率范围 | 35Hz～70Hz | |||
| 电流谐波 | <3% 满载 | |||
| 功率因数 | 半载：0.995，满载： 0.999 | |||
| 缓启动 | 0～90秒可设定 | |||
| 旁路范围 | -10%～10%（可根据要求设置为-10%～-30%，+10%～+20%） | |||
| 电 池 | ||||
| 连接方式 | 正负蓄电池供电 | |||
| 额定电压 | ±240Vdc（正负各20节12V系列），可设置成其它额定电压 | |||
| 电池节数/组 | 40节/组(可设置为30-50节/组，偶数可选) | |||
| 充电电流 | 额定输入功率的20%（根据电池容量设置） | |||
| 输 出（逆变器） | ||||
| 输出电压 | 380/400/415Vac三相四线 + G线 | |||
| 稳压精度 | <±1% | |||
| 锁相范围 | 50Hz/60Hz±5Hz;(自振频率50Hz/60Hz±0.01Hz） | |||
| 输出频率 | 50Hz/60Hz±0.01Hz （锁相期间为市电频率） | |||
| 功率因数 | 1 | |||
| 峰值因数 | 3：1 | |||
| 电压波形失真度 | 线性负载：≤2%, 非线性负载：≤3% | |||
| 三相电压不平衡度 | 平衡负载：≤0.1% 100%不平衡负载：≤0.3% | |||
| 电压动态瞬变范围 | ＜3% | |||
| 电压瞬变恢复时间 | 0ms | |||
| 三相电压相位偏差 | 市电：0.1°；电 池：0.1° | |||
| 转换时间 | 市电↔电池：0ms；逆变↔旁路：0ms | |||
| 过载能力 | 125%负载持续10min； 150%负载持续1min；＞150%负载200ms保护 | |||
| 效 率 | ≥96% | |||
| 环境指标 | ||||
| 噪音 | ≤60db（100%负载），散热风扇采用智能调速 | |||
| 显示 | 采用中文触摸式大屏幕显示器LED+LCD | |||
| 通讯 | 标配RS232、RS485、干接点；（SNMP网卡选配） | |||
| 使用环境 | 环境温度：-10℃～+40℃；环境湿度：0%～98%；贮存温度：-25℃～75℃ | |||
| 防护 | IP30(正面配可拆装防尘滤网) | |||
| 物理参数 | ||||
| 机柜尺寸（W*D*H)mm | 600*800*1250 | 600*1100*1600 | 600*1100*2000 | |
| 机柜重量（KG） | 130 | 295 | 305 | 310 |
| 机柜容量（Max） | 3 | 5 | 8 | 10 |
